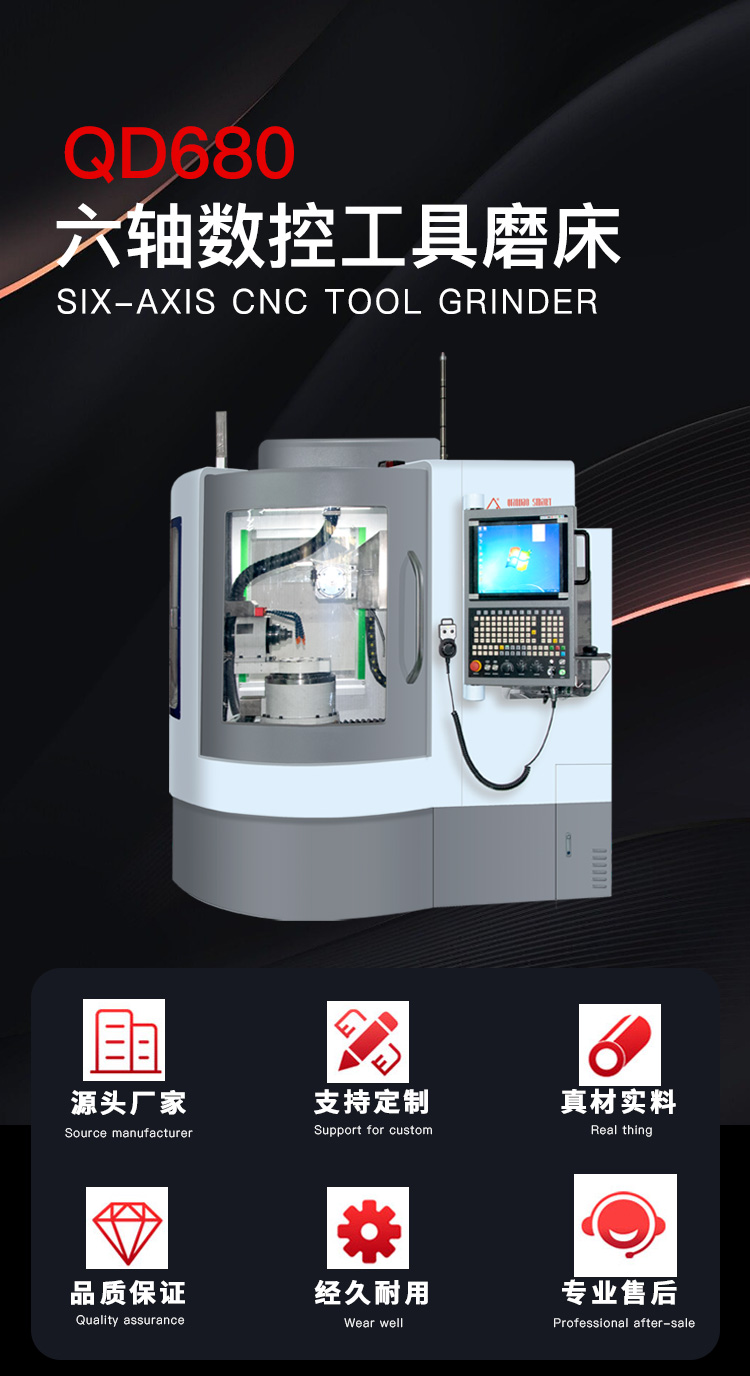

QD680数控工具磨床

数控工具磨床

2020-11-16 16:11:38

QD680六轴五联动数控工具磨床，适用于生产或修磨小规格铣削类刀具、钻削类刀具、成形刀具等
加工范围：1~8mm
机床重量：3．5T
外形尺寸:1600×1550×2100mm

产品亮点

机床简介

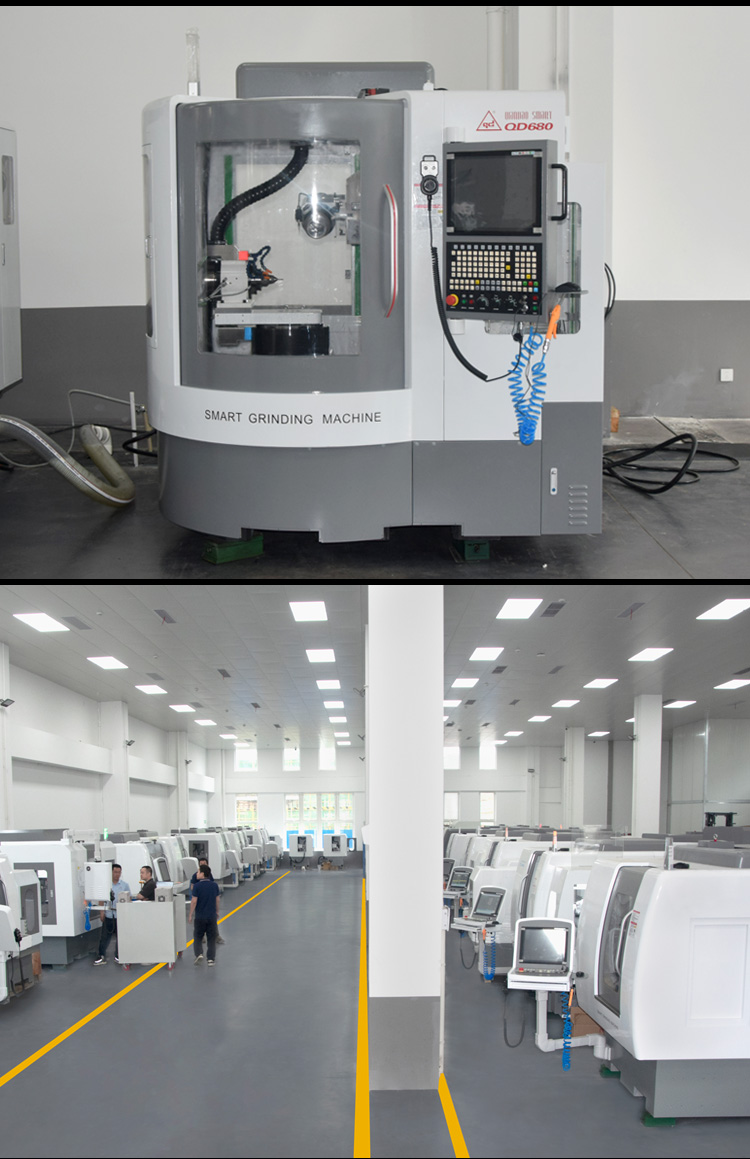

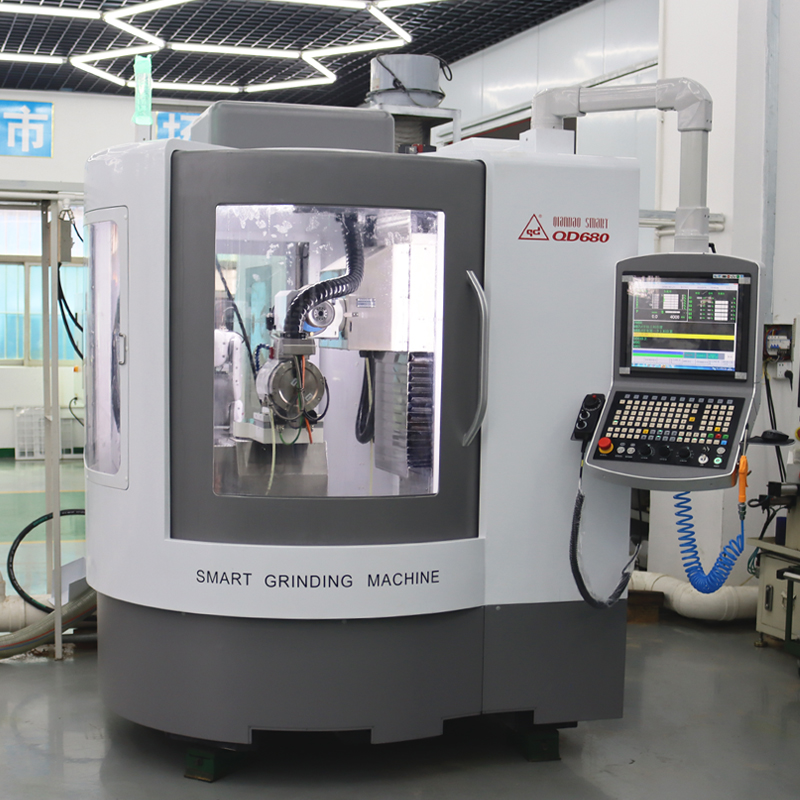

QD680六轴五联动数控工具磨床是千岛公司研发的六轴五联动数控工具磨床，是一款性能优良的高精度刀具磨床，适用于生产或修磨小规格铣削类刀具、钻削类刀具、成形刀具等。

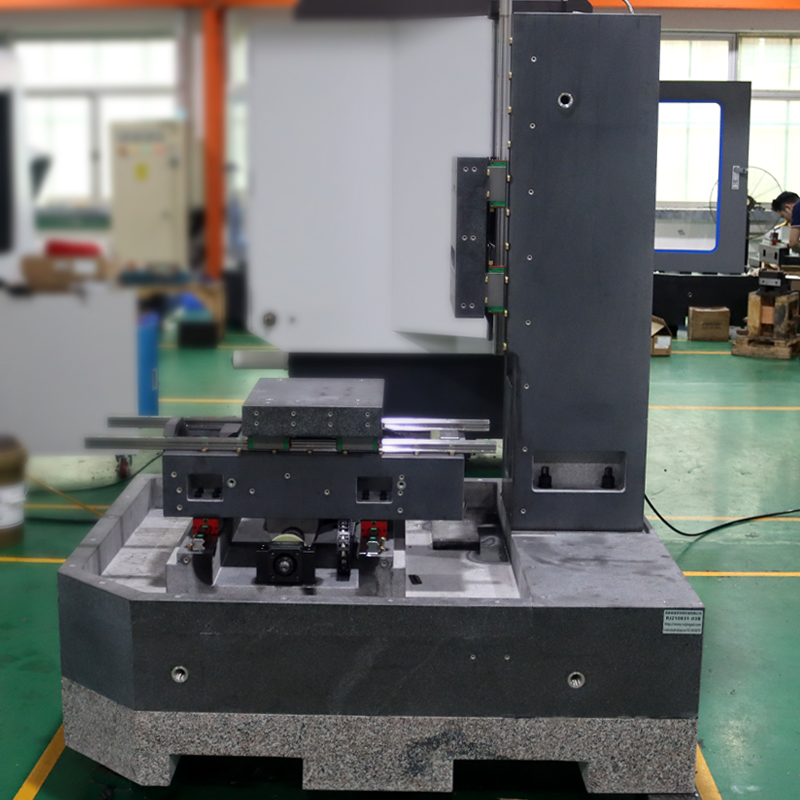

1. 机床圆弧造型，人机界面友好，天然大理石构件，稳定性好。

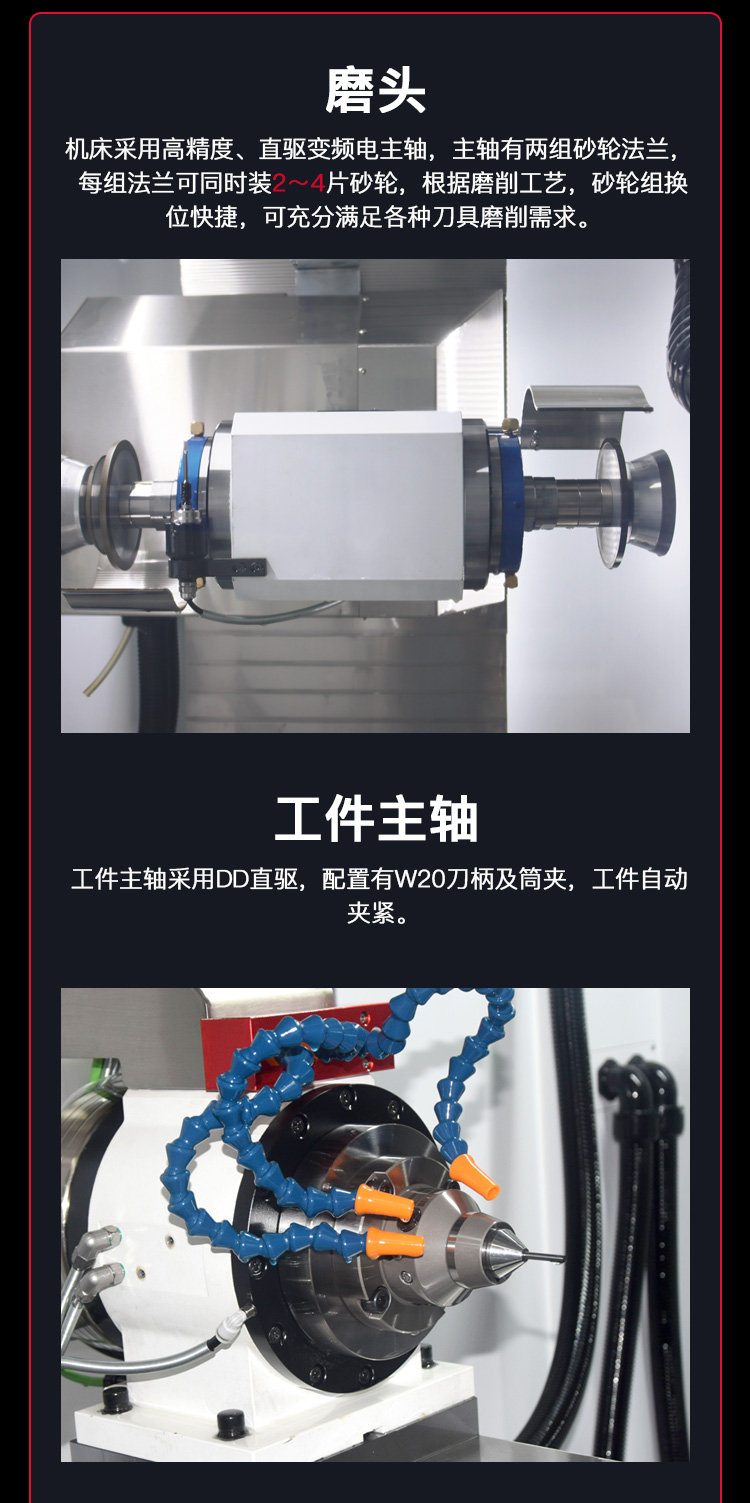

2. 机床采用高精度、直驱变频电主轴，主轴有两组砂轮法兰，每组法兰可同时装2～4片砂轮，根据磨削工艺，砂轮组换位快捷，可充分满足各种刀具磨削需求。
3. 工件主轴采用dd直驱，配置有台湾广杰精密夹头体及筒夹，工件自动夹紧。
4. 机床采用新代五轴联动控制系统及日本安川伺服单元、采用意大利马波斯精密测头、上银精密滚动线轨及THK滚珠丝杠，机床摆动轴中心与加工部位结构进行优化设计，确保了机床的优越性能和工作精度。

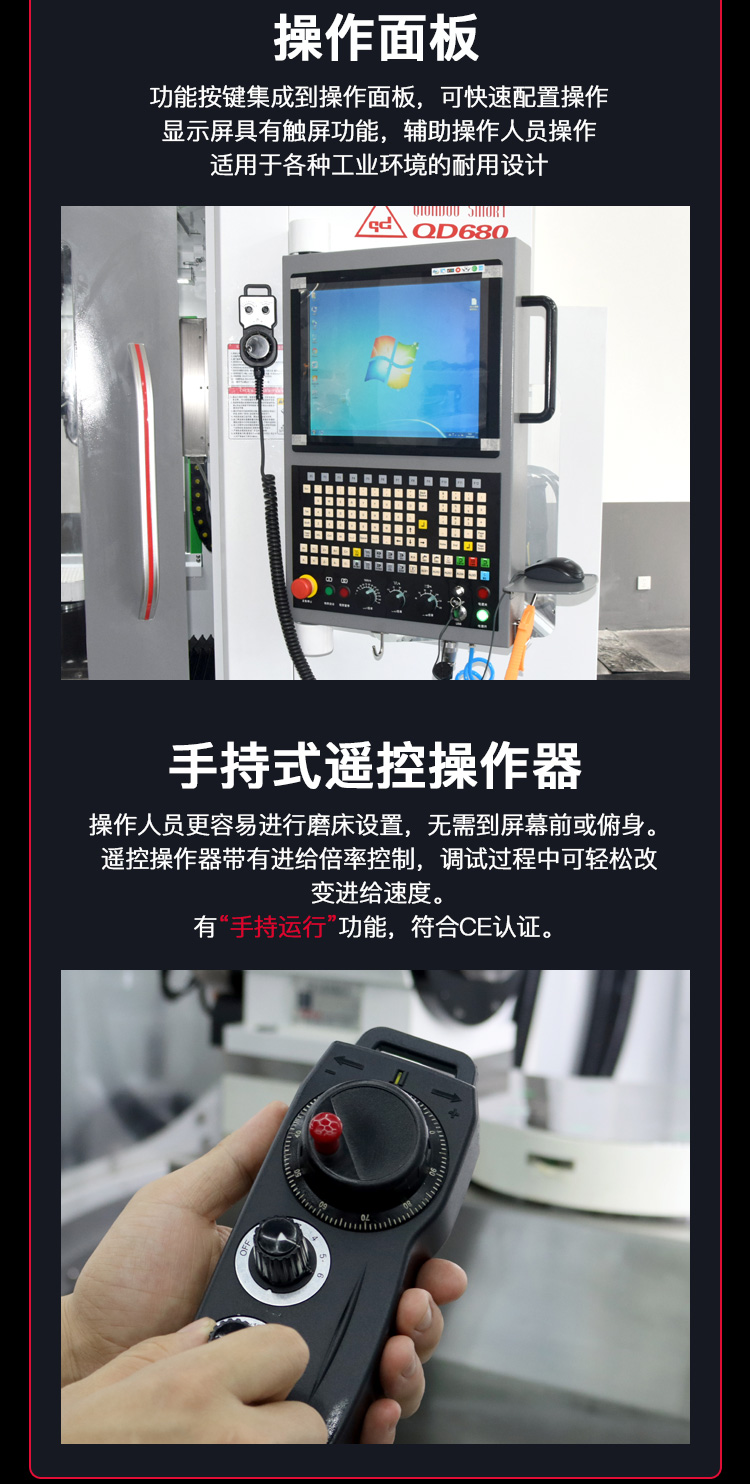

5. 机床采用全封闭外观(正面活动拉门、左侧及后面设有维修门)、悬臂式操控面板、手持电子手轮、专用启停按钮及脚踩开关、配置自动冷却油冷机及工件冷却液控制装置、配置自动润滑装置及吸雾接口、报警蜂鸣器、配置电器箱冷却空调，使机床的操作、保养、维护变动简单方便。

主要参数

数控系统	新代210MA-5E	自动夹紧工件范围	3~12mm
加工工件直径	Φ1~10mm	磨头摆动最高转速(C轴)	30rpm
磨削最大工件长度	100（工件总长）mm	C轴旋转范围	180° （+165°~ -15°）
最大加工工件槽深	10mm	工件主轴中心高	140mm
最大工件重量	10Kg	工件主轴径向跳动	≤0.005mm
磨头最大功率(直驱电主轴)	11 KW	磨头主轴径向跳动	≤0.005mm
砂轮尺寸(CBN/金刚石)	Φ50～Φ200mm	气缸推力范围	700-900kg
磨头主轴转速(变频调速)	1000-6000rpm	直线轴分辨率	0.00lmm
磨头垂直升降行程(Z轴)	260(-100～160)mm	旋转轴分辨率	0.00l°
工作台行程X轴/Y轴/Z轴	X：285 / Y：300 / Z：260	电源	AC380V 50HZ 三相
直线轴快速移动速度	15m/min	机床总功率	18KW
工件主轴转速(A轴)	200rpm	机床外形尺寸	1800×2080×2100mm
A轴旋转范围	∞	B轴摆动范围	330°(+235° -95°）
机床重量	4T
